Горизонтально-направленное бурение

Бестраншейная прокладка трубопроводов методом гнб

Метод ГНБ применяется для бестраншейной прокладки всех видов коммуникаций, выберите нужный Вам раздел:

Выполненные объекты

Смотреть все объекты >>

Оборудование

Наше оборудование для горизонтально-направленного бурения.


Буровой комплекс Vermeer D100х120. Установка макси класса, усилие протяжки 45 тонн. Эта машина подходит как для прокладки магистральных трубопроводов, так и для некоторых видов работ в городской черте.

Длина бурения - до 900 метров. Максимальный диаметр трубы - до 1200мм.

вермеер 100х120



Буровой комплекс Vermeer D80х100. Установка миди класса, усилие протяжки 36 тонн. При относительно небольших размерах эта буровая установка производит работы, как в полевых, так и в стесненных условиях города, при этом серьезный запас мощности позволяет выполнять сложные и ответственные инженерные задачи.

Длина бурения - до 700 метров. Максимальный диаметр трубы - до 800мм.

вермеер 100х120




Буровой комплекс Vermeer D36х50. Установка ГНБ среднего класса, усилие протяжки 18 тонн. Данный тип машин используется для прокладки труб среднего диаметра, или на относительно небольшие расстояния.
Низкие прямые затраты при выполнении работ установкой Vermeer D36х50 позволяют формировать самую приемлемую цену гнб.

Длина бурения - до 400 метров. Максимальный диаметр трубы - до 600мм.

 установка Vermeer 36х50




Буровой комплекс Vermeer D24х40а. Установка мини класса, усилие протяжки 12 тонн. Установка для выполнения работ в городских условиях. Радиус изгиба штанг 33 метра позволяет выполнять небольшие проколы при скоплении различных подземных коммуникаций.

Длина бурения - до 300 метров. Максимальный диаметр трубы - до 500мм.

Вермеер 24х40а



Установка для прокладки стальных футляров.

Для бестраншейной прокладки стальных футляров мы используем технику Грундорам голиаф немецкого производителя Trakto-Technik. Диаметр прокладываемых футляров 800, 1000, 1200, 1400мм.

Подробнее о технологии прокладки труб установкой Грундорам СМОТРЕТЬ ЗДЕСЬ.

техника грундорам голиаф




Установка для выполнения проколов под дорогами.

Для прокладки труб небольших диаметров от 63 до 350мм, и на небольших расстояниях, до 50 метров мы используем установку управляемого прокола Ditch Witch P-80. Тяговое усилие установки - 36 тн.

Подробнее о технологии проколов под дорогами СМОТРЕТЬ ЗДЕСЬ.

дич вич П80



Сравнение возможностей буровых комплексов.

Возможности буровых комплексов для выполнения гнб горизонтально направленное бурение по критерию «Соотношение диаметр коммуникации / длина прокладки»

Трубы полиэтиленовые напорные по ГОСТ 18599-2001, трубы стальные



 Vermeer Navigator D24х40а

Vermeer Navigator D36х50

Vermeer Navigator D80x100

 Условный диаметр, мм

Длина прокладки, м Длина прокладки, м

Длина прокладки, м

 100

250 400 650

 150

250 400
600

 200

200 350
550

 300

150

300

450

 400

100 250
350

 500

  200
300

 600




250

 800


150

* Данные в таблице могут изменятся в зависимости от траектории и толщины стенки трубопровода.



Вспомогательное оборудование и техника для бестраншейной прокладки труб.

Компания ДВН-Строй постоянно обновляет и пополняет парк техники и оборудования.

Наименование строительной техники.

Тип, марка, изготовитель.

Год выпуска.

Всего, шт.

1

2

3

4

Буровая установка

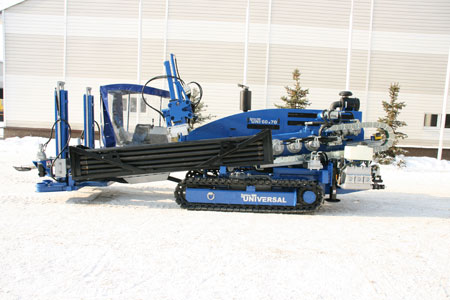

Robbins HDD UNI 60x70

2007

2

Буровая установка

Vermeer  Navigator D80X100

2002

1

Растворо-смесительный узел на базе автомобиля

МАЗ 56366

2002

2

Растворо-смесительный узел на базе автомобиля

МАЗ 437040 – 5т (бортовой)

2000

1

Сварочный аппарат

ЭКМО – 120

2003

1

Локационная система позиционирования

Digi Trak EcLipse

2003

А

Аппарат для сварки полиэтиленовых труб ПНД

Omicron 315

2005

1

Сварочный аппарат пластиковых труб ПНД

Rothenberger 630В2

2007

1

Генератор

SDMO 4.2 кВт

2005

2

Генератор

SDMO 14 кВт

2007

1

Теодолит

 2Т5К

1998-2000

3
