Альтернатива микротоннелированию и бурошнеку.

В вашем проекте заложен микротоннель или бурошнек диаметром до 800мм?



В таком случае эта статья для вас.


Компания ДВН-Строй осуществила прокладку стального футляра диаметром 530мм длинной 120 метров на объекте: Капитальный ремонт и прокладка местных водопроводных и канализационных сетей по адресу г.Москва, 3-й Самотечный переулок д.8.

Изначально проектом была предусмотрена прокладка футляра методом микротоннелирования. После обследования объекта специалистами ДВН-Строй, заказчику было предложено выполнить прокладку стального футляра методом ГНБ.

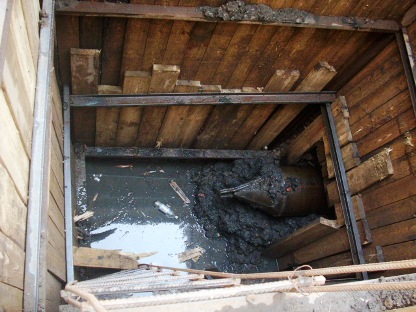

направленное бурение

направленное бурение


При принятии решения замены способа микротннелирования на ГНБ  было учтено, что выполняются следующие условия:

- есть место для расположения установки ГНБ и растворно-смесительного узла, подъезд камаза-манипулятора для смены кассеты со штангами;

- есть возможность выполнения технологического хода до первого котлована;

- размещение существующих подземных коммуникаций позволяет выполнить ГНБ бурение скважины диаметром 750мм.

гнб бурение

гнб прокол


Последовательность выполнения работ:

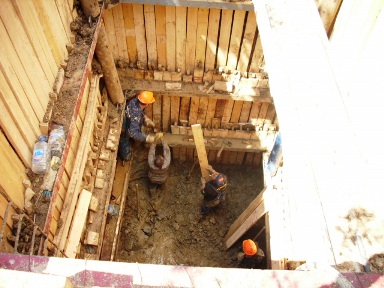

  1. Устройство котлованов с деревометаллическими креплениями;
  2. Размещение буровой техники на точке входа, пилотное бурение;
  3. Поэтапное расширение скважины до диаметра 750мм, с утилизацией бурового раствора;

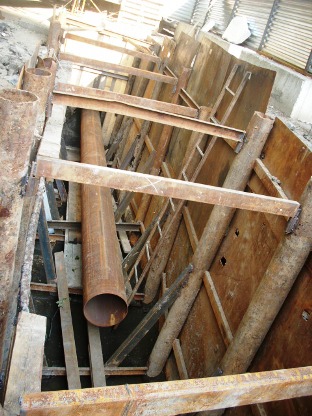

  4. Протяжка стального футляра. Труба подается отрезками по 6м в рабочий котлован и сваривается по мере протяжки.
  5. Демонтаж оголовка, бурового инструмента, окончательная зачистка котлованов.


гнб прокол

гнб прокол


Срок выполнения работ - 3 дня.

Основные преимущества замены метода микротоннель на способ горизонтально направленное бурение - скорость выполнения работ и экономия денежных средств Заказчика - на 20%.


Специалисты компании ДВН-Строй в течение одного дня рассмотрят Ваш проект с выездом на объект, для определения возможности прокладки футляров методом ГНБ.
