Прокладка самотечной канализации методом ГНБ

Бестраншейная прокладка самотечной канализации.



Компания ДВН-Строй успешно осуществила прокладку самотечной канализации из труб ПНД450мм общей длинной 1050 метров. Прокладка канализации производилась захваткми по 80-140 метров.

Уклон канализации - 0,003.

Максимальное отклонение проложенной трубы ПНД450 по вертикали - 4см.


гнб прокол

прокладка канализации методом ГНБ



Первоначально прокладка канализации планировалась открытым способом. В виду того, что трасса канализации проходит по частному сектору г.Железнодорожный в районе ул.Промышленная - ул.Пограничная - ул.Рабочая, с большим пересечением автомобильных дорог, существующих коммуникаций, а так же высокого уровня грунтовых вод, было принято решение осуществить прокладку трубы методом горизонтально направленного бурения.

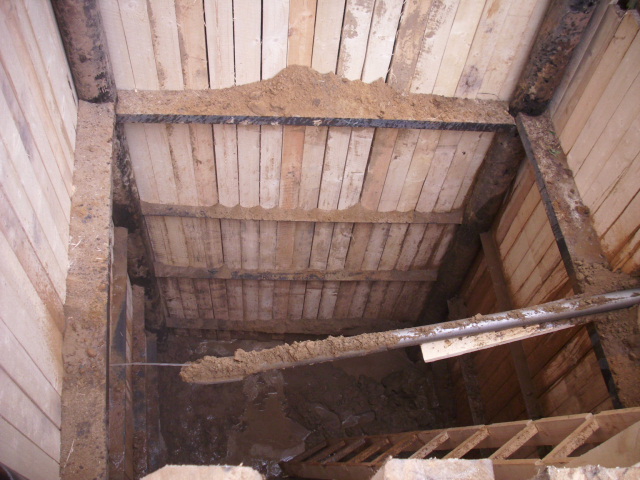

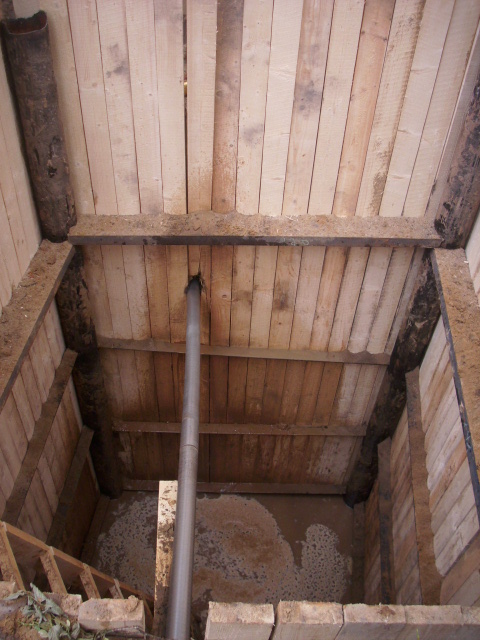

Прокладка участков канализации производилась в заранее подготовленные заказчиком укрепленные котлованы. При этом сперва было проложено 450 метров канализации с одной стороны, затем 580 метров с другой стороны. В итоге последний участок трубы длинной 70метров пришлось прокладывать без единого сантиметра запаса по высоте. Перепад 21 сантиметр на последнем участке канализации был выдержан, лотки в смежных котлованах совпали идеально.



Этапы производства работ:

  1. Подготовка укрепленных котлованов глубиной на 0,6 метра ниже отметки лотка трубы;
  2. Сварка труб ПНД в единую плеть с оголовком;
  3. Бурение пилотной скважины;
  4. Протяжка трубы ПНД450 без предварительного расширения;
  5. Демонтаж риммера и оголовка в котловане;
  6. Откачка отработанного бентонитового раствора.

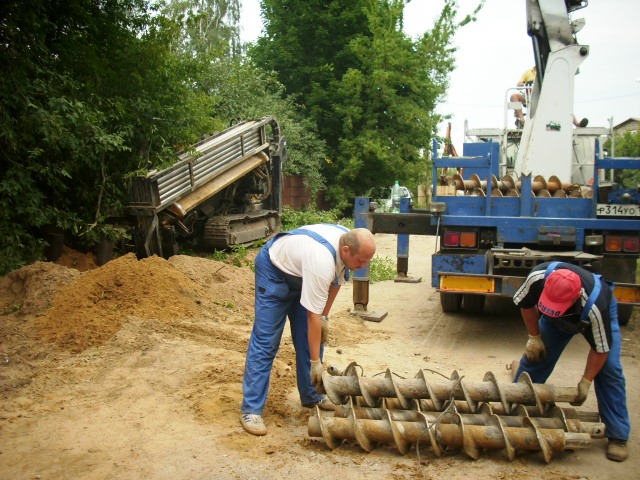

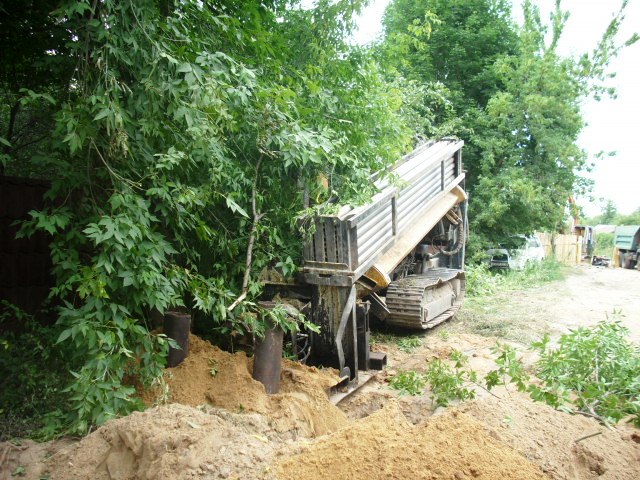

Успешное выполнение данного объекта - результат высокого мастерства буровой бригады, в частности оператора локации (применялась система Eclipse) и машиниста буровой установки Vermeer D80х100.


бестраншейная прокладка канализации

бестраншейная прокладка канализации
