Горизонтально-направленное бурение

Бестраншейная прокладка трубопроводов методом гнб

Метод ГНБ применяется для бестраншейной прокладки всех видов коммуникаций, выберите нужный Вам раздел:

Выполненные объекты

Смотреть все объекты >>

Технология ГНБ

Устройство закрытого подземного перехода методом ГНБ подходит для прокладки самых разных инженерных сетей и коммуникаций, например, водопровода, газопровода, канализации, электрокабелей или кабелей связи. Бурение методом ГНБ – один из самых безопасных способов бестраншейной прокладки труб. При использовании данного метода поверхность ландшафта остается нетронутой. Трубопровод можно проложить под железной дорогой, автомобильной магистралью, рекой, лесом, парком или оврагом.

Прокладка коммуникаций в обход препятствий

Главное отличие технологии ГНБ от традиционного, открытого метода – отсутствует необходимость в дорогостоящих креплениях для траншей на большой глубине (>2 метров) и понижении уровня грунтовых вод.

До начала буровых работ

Инженерная подготовка объекта ГНБ включает в себя:

  1. оценка проектной документации: длина прокола, диаметр трубы, типы грунтов по геологическим изысканиям, правильность запроектированной траектории по изгибу штанг, расстояния до пересекаемых коммуникаций, наличие всех необходимых согласований.
  2. выезд на место производства работ, оценка общей ситуации на местности, выбор оптимального места для размещения бурового комплекса и места для сварки плети трубопровода, наличие подъездных путей для техники, наличие источника воды для приготовления буровой смеси.
  3. выбор подходящей буровой установки нужной мощности, диаметра и длины буровых штанг, выбор правильных типов и диаметров расширителей, цанговых захватов или оголовков труб, выбор системы локации и зонда-излучателя, подбор бентонита и полимеров для типов грунтов данного объекта.
  4. геодезическая разбивка начала и конца прокола, вынос и закрепление на местности характерных точек прокола (углы поворотов, пересечение с действующими коммуникациями и т.д.).
  5. вызов представителей эксплуатирующих организаций, получение разрешений на производство буровых работ в охранной зоне действующих коммуникаций. При необходимости - шурфление существующих сетей, уточнение их местоположения в плане и профиле.
  6. разработка стартового и приемного котлованов, устройство инвентарных ограждений строительной площадки.
  7. перебазировка на точку входа бурового комплекса, на точку выхода - трубы, сварка труб в единую плеть с оголовком.

Заказать услуги ГНБ

Начало бурения ГНБ

Первый этап - бурение пилотной скважины

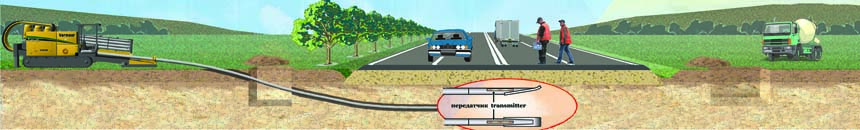

1 этап – бурение пилотной скважины



На данном этапе выполняются следующие работы:

  • калибровка системы локации с зондом-излучателем;
  • установка зонда в буровую голову. Буровая головка оснащена буровой лопаткой с зубьями для разрушения породы при бурении, при этом буровая лопатка расположена под скосом. Скос лопатки необходим для выполнения руления буровой колонной. При вращении штанг на 360 градусов и одновременном толкании, штанга продвигается по прямой. Для того, чтобы штанга отклонилась в сторону, нужно повернуть буровую головку в определенное положение (на 12-3-6-9 часов или промежуточное значение) и начать задавливать штангу без вращения до тех пор, пока колонна штанг не отклонится от оси бурения до требуемого угла.
  • буровые штанги забуриваются в грунт по проектной траектории до точки выхода. Контроль за положением буровой головки осуществляет локаторщик с помощью системы локации с поверхности земли. После того, как буровая головка вышла в приемный котлован, она снимается, а на ее место устанавливается первый риммер-расширитель.

2 этап – расширение скважины

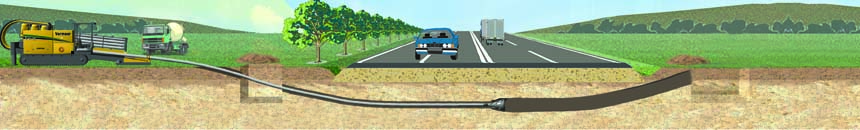

Второй этап - расширение скважины

  • на этапе расширения, одновременно с вращением расширителя и подачей в канал буровой смеси, штанги извлекаются из скважины, при этом происходит формирование скважины. Бентонитовый раствор выполняет важнейшие функции: взвешивает и транспортирует в приемный котлован выбуренный грунт, укрепляет и поддерживает стенки скважины, создает фильтрационную корку, охлаждает буровой инструмент.
  • отработанный буровой шлам откачивается илососными машинами и вывозится на свалку.
  • расширение скважины происходит поэтапно, с шагом 100-150мм, за счет применения расширителей большего диаметра. После окончательного расширения скважина калибруется расширителем последнего диаметра. В зависимости от длины прокола, диаметр скважины должен быть на 30-50% больше диаметра трубы.

3 этап – прокладка трубопровода

Третий этап - прокладка трубопровода

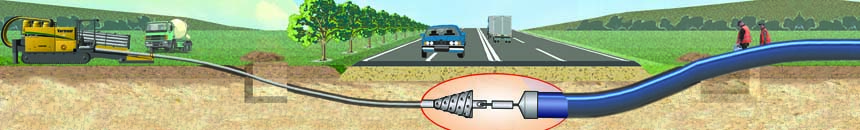

Для протягивания в скважину плети трубопровода необходимо:

  1. заранее подготовить в точке выхода трубу с приваренным оголовком;
  2. присоединить трубу к расширителю через вертлюг - устройство для снятия вращения от расширителя к трубе;
  3. поэтапно, извлекая штанги из скважины, протащить трубу в подготовленный буровой канал. Излишки бентонитовой смеси также откачиваются илососными машинами;
  4. после протяжки трубы, ее концы обрезаются в котлованах на проектных отметках и глушатся.

4 этап – сдача объекта

  • после окончания работ осуществляется уборка территории объекта и обратная перебазировка техники.
  • выполненные работы предъявляются представителю Заказчика и эксплуатирующей организации, подписывается Акт скрытых работ.
  • геодезисты осуществляют контрольную съемку проложенной трубы, подготавливают исполнительные чертежи. Комплект исполнительной документации с актами выполненных работ передается Заказчику.

Плюсы технологии горизонтально-направленного бурения

  1. Процесс горизонтального бурения не затрагивает ландшафт (можно проводить практически на любой территории).
  2. Минимум человеческих и материально-технических ресурсов.
  3. Экономия времени минимум на 30%.
  4. При прокладке труб методом ГНБ нет необходимости перекрывать движение пешеходам и автомобилям.

Видео о технологии ГНБ
