Горизонтально-направленное бурение

Бестраншейная прокладка трубопроводов методом гнб

Метод ГНБ применяется для бестраншейной прокладки всех видов коммуникаций, выберите нужный Вам раздел:

Выполненные объекты

Смотреть все объекты

Горизонтальное направленное бурение, технология гнб

Бестраншейная прокладка труб методом горизонтального направленного бурения – одно из основных направлений деятельности компании ООО «ДВН-Строй». С 2005 года мы выполняем монтаж подземных коммуникаций различного назначения в городской черте и за ее пределами. Зачастую работы выполняются в условиях насыщенности действующих подземных коммуникаций и непростых геологических условиях (активные глины, плывуны, известняк и прочее).

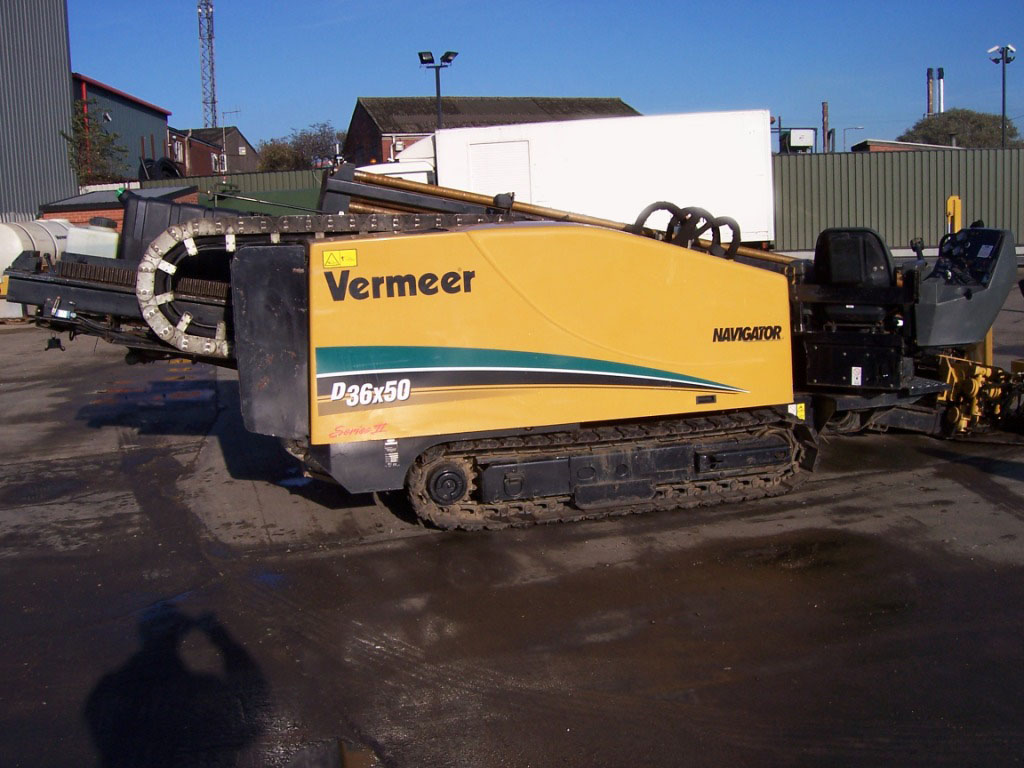

В работе мы используем надежные буровые установки Vermeer Navigator различной мощности, рабочие периодически проходят обучение в МАС ГНБ и имеют сертификаты локаторщиков и операторов ГНБ.

Мы осуществляем горизонтальные бурение в Москве, Московской области и находящихся рядом областях (Ярославская, Тульская, Владимирская, Смоленская, Тверская, Рязанская, Калужская).

Этапы строительства подземных коммуникаций

Первый этап ГНБ - пилотное бурение скважины. В грунт под углом 15-20° вводится буровая головка с режущей лопаткой, в которую помещен зонд-излучатель. Зонд передает точную информацию о месторасположении бура в плане, его наклоне и глубине бурения на приемник системы локации. Данные постоянно обрабатываются локаторщиком. При необходимости он корректирует направление бурения согласно заданной траектории. Завершается 1 этап на выходе головки в расчетной точке.

В процессе продвижения бурового инструмента, в скважину из специальных отверстий-форсунок подается бентонитовый раствор, который укрепляет стенки, защищает инструмент от перегрева.

Второй этап бурения скважины методом ГНБ заключается в расширении диаметра полученного отверстия. Для этого используются риммеры-расширители различного диаметра и конструкции, в зависимости от типа грунта: кодиак, компакт, режущие лопастные, режуще-уплотняюшие, шарошечные, роллерные и другие виды риммеров. Расширитель двигается по направлению от точки выхода к точке входа с вращением и подачей буровой смеси. Количество расширений в различных ситуациях зависит от типа грунта, длины прокола и параметров буровой машины. В любом случае диаметр скважины должен быть на 20-30% больше диаметра трубопровода.

На третьем и завершающем этапе прокладки труб методом ГНБ осуществляется протяжка заранее сваренной плети трубопровода. Отработанная буровая смесь откачивается из приямка илососными машинами, при необходимости в трубу протягивается фал или трос. После зачеканки отверстий и уборки стройплощадки объект сдается заказчику вместе с исполнительной документацией.

Преимущества горизонтально-направленного бурения

  1. Подходит для прокладки всех видов коммуникаций в различных геологических условиях.
  2. Работы выполняются независимо от погодных условий и времени года.
  3. Быстро и эффективно преодолеваются различные препятствия: можно выполнить ГНБ под рекой, под оврагом, в лесном массиве, под городскими магистралями, железными дорогами и так далее).
  4. Точность системы локации позволяет проложить новый трубопровод в непосредственной близости от действующих коммуникаций: газопровод, электрические, телефонные кабели, трубы теплоснабжения, водоснабжения, водоотведения и других инженерных сетей.
  5. Благодаря минимальному объему земляных работ, природный ландшафт остается неизменным. Зачастую бестраншейная прокладка труб - единственный способ сохранить зеленые насаждения.
  6. Безопасно для экологического состоянии местности (практически отсутствует риск возникновения аварийных ситуаций).
  7. Сокращение финансовых затрат, в некоторых случаях экономия до 100% от сметной стоимости. Особенно эффективно горизонтальное бурение в сложных грунтах, или большой проектной глубине заложения трубы.
  8. Сокращения временных затрат – срок строительства сокращается в 2-20 раз (например, за счет минимального пакета разрешительной документации, отсутствия необходимости длительного крепления стенок траншей и котлованов).

Технология бестраншейного строительства методом ГНБ

Горизонтальное бурение ГНБ – это эффективный метод прокладки инженерных систем и коммуникаций без традиционного рытья траншей. 90% работ выполняются под землей с помощью специальных буровых установок, например Vermeer Navigator.

Последние годы укладка труб методом ГНБ используется все чаще, так как позволяет значительно снизить трудовые и временные затраты даже на сложных проектах, где существуют естественные или искусственные препятствия (железная дорога, трасса, парк, река, лес, озеро, овраг и др.).

Подземное горизонтально направленное бурение осуществляется строго с применением локационной системы Mark, Eclipse, F2, F5, Falcon или Sense, которая помогает оперативно корректировать рабочий процесс. При большой длине/глубине бурения применяется система кабельной локации.

Данный метод бурения чаще всего используется для прокладки водопровода, канализации, силовых, телефонных и оптоволоконных кабелей, газопроводов в местах, где необходимо сохранить естественных городской/природный ландшафт. Поэтому он особенно востребован в Москве и других крупных населенных пунктах.

В компании «ДВН-Строй» прокладка труб методом ГНБ осуществляется в полном соответствии с действующими законодательными актами и регламентами (например, СТО Нострой 2.27.17-2011, СНИП 3.05.04-85, ТСН 40-303-2003 г. Москвы и др.).

Продажа и аренда ГНБ оборудования.


Компания ДВН-Строй осуществляет прямые поставки техники ГНБ из стран Европы. Обращаясь к нам, вы получаете машину из первых рук и по минимальной стоимости. Вся техника поставляется только под заказ, срок поставки 3-4 недели.

гнб установка Vermeer D80x100 series 1

Буровая установка Vermeer D80x1000 Series 1 бу

Установка находится в Москве!

2000 год выпуска. Наработка: 5500 моточасов

Длина штанги: 4,57 м

В комплекте 24 буровых штанги в хорошем состоянии.

Цена договорная. Смотреть подробнее...


Ditch Witch 2720

Буровая установка Ditch Witch JT2720 бу

2001 год. Наработка: 1990 моточасов

Длина штанги: 3 м
В комплекте 40 буровых штанг.

Стоимость - 3 894 000 рублей. Смотреть подробнее...

В разделе "Каталог установок, инструмента и запчастей для ГНБ" вы можете посмотреть и купить другие установки ГНБ (кроме машин китайского производства).

Для самостоятельного проведения работ по прокладыванию подземных переходов компания "ДВН-Строй" предоставляет в услугу аренду технику ГНБ. Мы предлагаем мини и макси машины с различным усилием протяжки труб в городских и полевых условиях (буровые комплексы Vermeer D100х120, Vermeer D80х100 и Vermeer D24х40).

Гнб установки и оборудование для бестраншейной укладки труб и коммуникационных сетей максимально эффективны, гарантируют безопасность и надежность выполняемых на месте прокола работ, ускоряют процесс бурения, не нарушают городскую инфраструктуру и облегчают послерабочее благоустройство территории.

Стоимость работ методом ГНБ с Москве и Московской области. Цена за 1 метр


Диаметр трубы

Стоимость прокладки 1 м.п., с НДС 18%

63 мм

от 1200 до 2100 руб.

110 мм

от 1500 до 2500 руб.

160 мм

от 1800 до 3500 руб.

225 мм

от 2500 до 4500 руб.

315 мм

от 6500 до 8500 руб.

400 мм

от 8000 до 10000 руб.

500 мм

от 10000 до 12500 руб.

600 мм

от 12000 до 14500 руб.

700 мм

от 17500 до 24000 руб.

800 мм

от 22000 до 28000 руб.

ВАЖНО! В расчет стоимости работ направленным бурением не включены: стоимость труб, земляные работы.

Приведенные выше цены ГНБ могут изменяться в зависимости от целого ряда ключевых факторов: длины закрытого перехода, количества труб «в пучке», материала труб (ПНД, сталь, чугун), типа грунтов, местонахождения объекта.
